概述：
1- 1气源净化原理
我公司研制的气源净化设备，在冷冻式压缩空气干燥机（以下简称冷冻式干燥机）中，利用全封闭压缩式制冷系统对经空压机排出的压缩空气冷却降温，使其中的水气迅速达到饱和，并使其大部分凝结成水滴，积聚后由排水器排出，并除去部分油份。干燥后的压缩空气，通过管道进入精密过滤器，除出剩下的油份和灰尘杂质，最终达到除水、除油、除尘、净化气源之目的。
1- 2冷冻式干燥机的工作原理

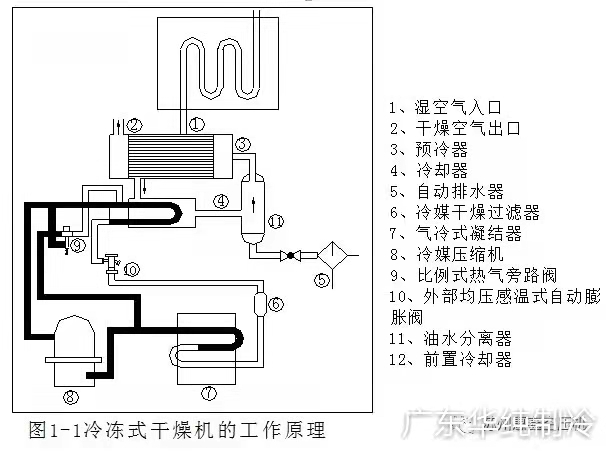

冷冻式干燥机，在整个气源净化系统中，主要起除去压缩空气中的水分的作用。使经过干燥机处理后的压缩空气，其压力露点温度达到1.7℃（相当于大气露点温度-23.3℃）。其工作原理如下：（见图1-1）
1- 3压缩空气的干燥流程a、 经空压机排出温度达到45℃的高温湿空气，经湿空气入口①进入预冷器③与进入干燥机已被冷却干燥后的低温干燥空气进行热交换，（两者有各自流通管道互相隔绝），使进口的空气预冷。b、 预冷后的冷空气进入冷却器④，在制冷系统蒸发器瞬间强力冷却下，空气温度急剧下降到1.7℃，此时空气中的水气油气迅速达到饱和，并从空气中析离凝结成水滴、油滴。c、 从冷却器流出的空气，进入油水分离器（11），在油水分离器的作用下，使空气中析离的水滴、油分与空气分离，经自动排水器⑤排出机外。干燥后的空气通过另置管道，再次流入预冷器③。d、 此时流入预冷器的干燥空气，温度和压力露点均可达到1.7℃，预冷器与入口湿空气作热交换，使温度适当提高，然后经空气出口②排出，（经干燥处理排出的空气温度过低，会使用气设备表面产生凝露现象，影响设备的的正常运行）。注：对高温型机种，由于入口空气温度高达80℃，在预冷器前设有前置冷却器（12）。高温湿空气在进入预冷器前，先在前置冷却器内作前置冷却，或者按后述的修正表重新选型。
